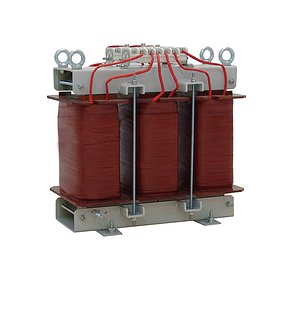

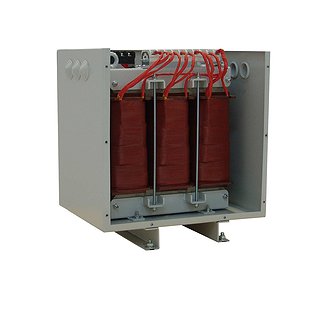

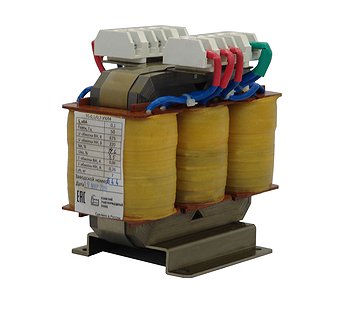

Dreiphasige TS-Trenntransformatoren
Transformatoren vom Typ TS sind trockene, Dreiphasen-Leistungstransformatoren, die für die Stromversorgung von energieintensiven elektrischen Geräten in verschiedenen Branchen entwickelt wurden.
Herunterladen den Fragebogen für Transformatoren Den Preis berechnen EIGENSCHAFTEN SEHENDer Betrieb von Trockentransformatoren ist am sichersten, da ihre Konstruktion keine brennbaren Materialien hat und strengere Anforderungen an den Brandschutz erfüllt. Dadurch können Transformatoren vom Typ TS in trockenen Räumen platziert werden.
Ausführung:
Schutzart-IP 00, IP 20;
Klimaausführung-UZ;
Isolierung-Hitzebeständigkeit-Klasse - B, F;
die Umgebung ist nicht explosiv.
Die Hauptparameter der dreiphasigen Transformatoren vom Typ TS (3).
| Transformator Typ |
Nennleistung |
Nennspannung der Wicklung VN |
Nennspannung der Wicklung NN |
| kVA | V | V | |
| TS(З)-6,3/0,7-У3 | 6,3 | 400; 690 | 230; 400 |
| TS(З)-10/0,7-У3 | 10 | ||
| TS(З)-16/0,7-У3 | 16 | ||
| TS(З)-25/0,7-У3 | 25 | ||
| TS(З)-40/0,7-У3 | 40 | ||
| TS(З)-63/0,7-У3 | 63 | ||
| TS(З)-100/0,7-У3 | 100 | ||
| TS(З)-160/0,7-У3 | 160 | ||
| TS(З)-250/0,7-У3 | 250 |

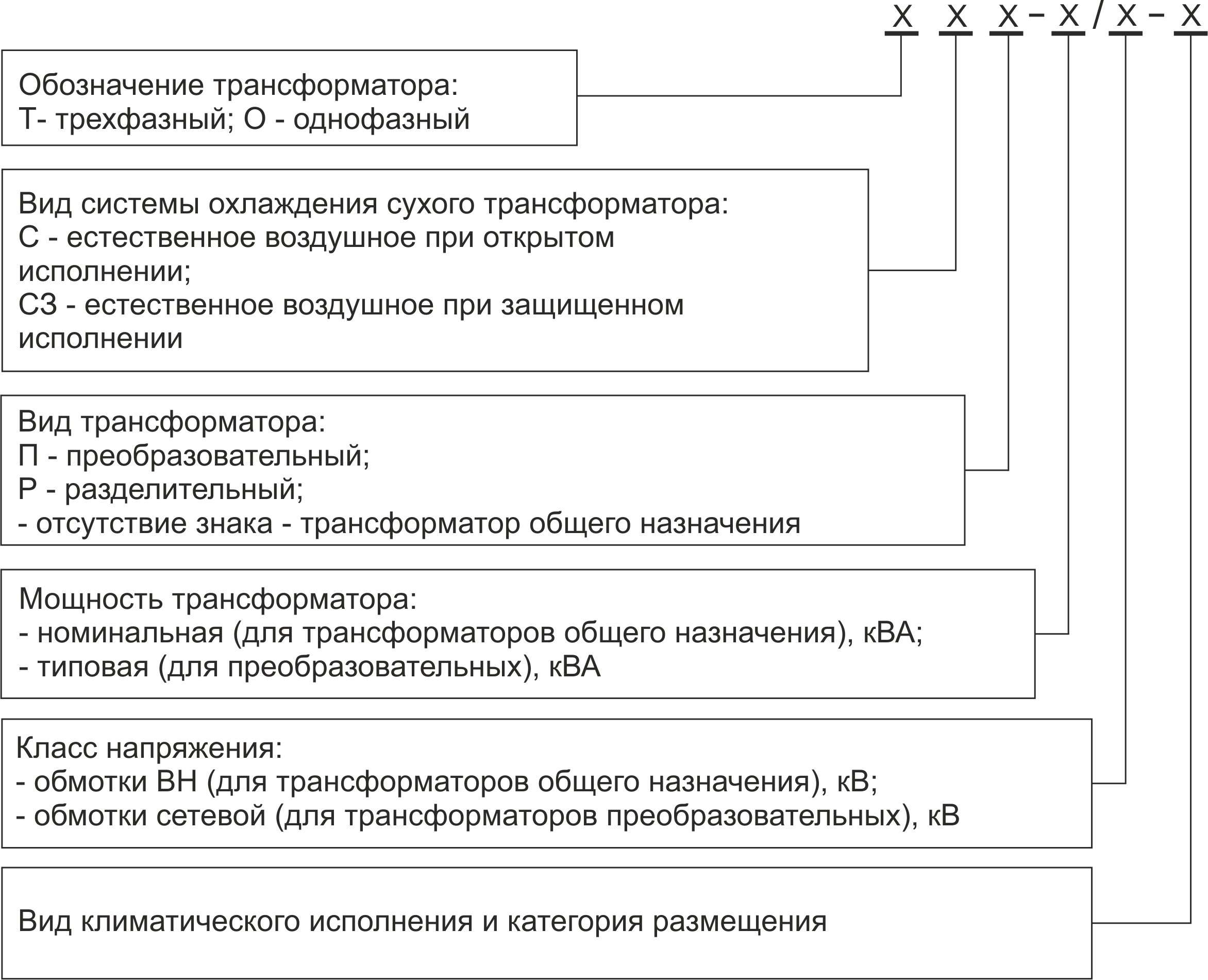

Struktur der Typenbezeichnung von Transformatoren
Beispiel der Bezeichnung bei der Bestellung von Transformatoren:
ТS – 6,3/0,7-У3- dreiphasigen trocken mit natürlicher Luftkühlung bei offener Ausführung, Leistung 6,3 kVA, Spannungsklasse 0,7 kV, Klimaausführung U, Platzierungsklasse 3
Abmessungen, Einbaumaße und Masse von Transformatoren
| Transformator Typ |
Nennleistung |
Länge |
Breite | Höhe |
Masse |
| kVA | mm | mm | mm | kg | |
| TS-6,3/0,7-У3 | 6,3 | 460 | 200 | 370 | 75,0 |
| TS-10/0,7-У3 | 10,0 | 465 | 280 | 475 | 95,0 |
| TS-16/0,7-У3 | 16,0 | 645 | 280 | 470 | 180,0 |
| TS-25/0,7-У3 | 25,0 | 650 | 300 | 610 | 280,0 |
| TS-40/0,7-У3 | 40,0 | 740 | 350 | 675 | 430,0 |
| TS-63/0,7-У3 | 63,0 | 930 | 370 | 785 | 505,0 |
| TS-100/0,7-У3 | 100,0 | 885 | 410 | 860 | 650,0 |
| TS-160/0,7-У3 | 160,0 | 1070 | 600 | 1050 | 860,0 |
| TS-250/0,7-У3 | 250,0 | 1210 | 600 | 1180 | 1250,0 |
| Transformator Typ |
Nennleistung |
Länge |
Breite | Höhe |
Masse |
| kVA | mm | mm | mm | kg | |
| TSЗ-6,3/0,7-У3 | 6,3 | 490 | 250 | 400 | 83,0 |
| TSЗ-10/0,7-У3 | 10,0 | 500 | 330 | 500 | 115,0 |
| TSЗ-16/0,7-У3 | 16,0 | 685 | 330 | 500 | 195,0 |
| TSЗ-25/0,7-У3 | 25,0 | 700 | 350 | 650 | 300,0 |
| TSЗ-40/0,7-У3 | 40,0 | 790 | 400 | 700 | 455,0 |
| TSЗ-63/0,7-У3 | 63,0 | 950 | 415 | 785 | 535,0 |
| TSЗ-100/0,7-У3 | 100,0 | 930 | 450 | 900 | 690,0 |
| TSЗ-160/0,7-У3 | 160,0 | 1120 | 600 | 1170 | 900,0 |
| TSЗ-250/0,7-У3 | 250,0 | 1260 | 600 | 1200 | 1300,0 |
Die Garantiezeit beträgt 24 Monate ab dem Datum des Verkaufs, sofern nicht anders mit dem Kunden vereinbart.
