Тиристорный контактор ТС 0,4-100-1/2

Тиристорный контактор ТС 0,4-100-1/2

Тиристорные контакторы (пускатели)  TC 0.4-100-1/2 предназначены для коммутации ступеней конденсаторных батарей в динамических установках компенсации реактивной мощности типа: АКРМ, ДКРМ, УКРМ и т.д. Динамическая компенсация реактивной мощности применяется в электросетях с очень быстрым изменением характера нагрузки, например, управляемые электроприводы, сварочное оборудование, конвейеры, лифты, штамповочные прессы, козловые краны и др.

Отправить опросный лист смотреть характеристики
описание
условия эксплуатации
характеристики и цены

Тиристорные контакторы (пускатели)  TC 0.4-100-1/2 предназначены для коммутации ступеней конденсаторных батарей в динамических установках компенсации реактивной мощности типа: АКРМ, ДКРМ, УКРМ и т.д. Динамическая компенсация реактивной мощности применяется в электросетях с очень быстрым изменением характера нагрузки, например, управляемые электроприводы, сварочное оборудование, конвейеры, лифты, штамповочные прессы, козловые краны и др.

Преимущества тиристорных контакторов  TC 0.4-100-1/2

- практически нулевое выделение тепла, за счет использования новых схемных решений, что позволяет отказаться от массивного радиатора и системы принудительного охлаждения;

- высокая скорость переключения (не более 20мс);

- включение конденсаторной ступени происходит при равенстве напряжения между сетью и выводами конденсаторной батареи, то есть в  «нуле тока», что позволяет существенно  продлить  срок службы конденсаторов;

- отсутствие коммутационных помех, которые могут вызвать нарушения в работе и выход из строя электрооборудования;

- бесшумность и длительный ресурс работы в отличие от механических контакторов.

- наличие встроенного модуля быстрого разряда конденсаторов.

Технические характеристики тиристорных контакторов ТС 0,4

Параметр ТС 0,4-100
Номинальное рабочее напряжение сети, кВ 0,4
Максимальный рабочий ток ( Irms) , А, при максимальной t ° окружающей среды 40°С 2х100
Время переключения, мс не более 20
Мощность, кВАр при Uном=400В ≤69
Габариты (ШхГхВ) 162х135х210
Напряжение сигнала управления, В 12÷24
Диапазон рабочих температур, °С минус 40 до +40
Номинальное напряжение питания, В 15VDC
Относительная влажность воздуха при температуре 25°С не более 98%
Климатическое исполнение УХЛ3.1 по ГОСТ 15150-69
Степень защиты IP00 по ГОСТ 14254-96
Рабочее положение в пространстве вертикальное
Режим работы круглосуточный
Охлаждение естественное
Коммутационная износостойкость, циклов 1000 000

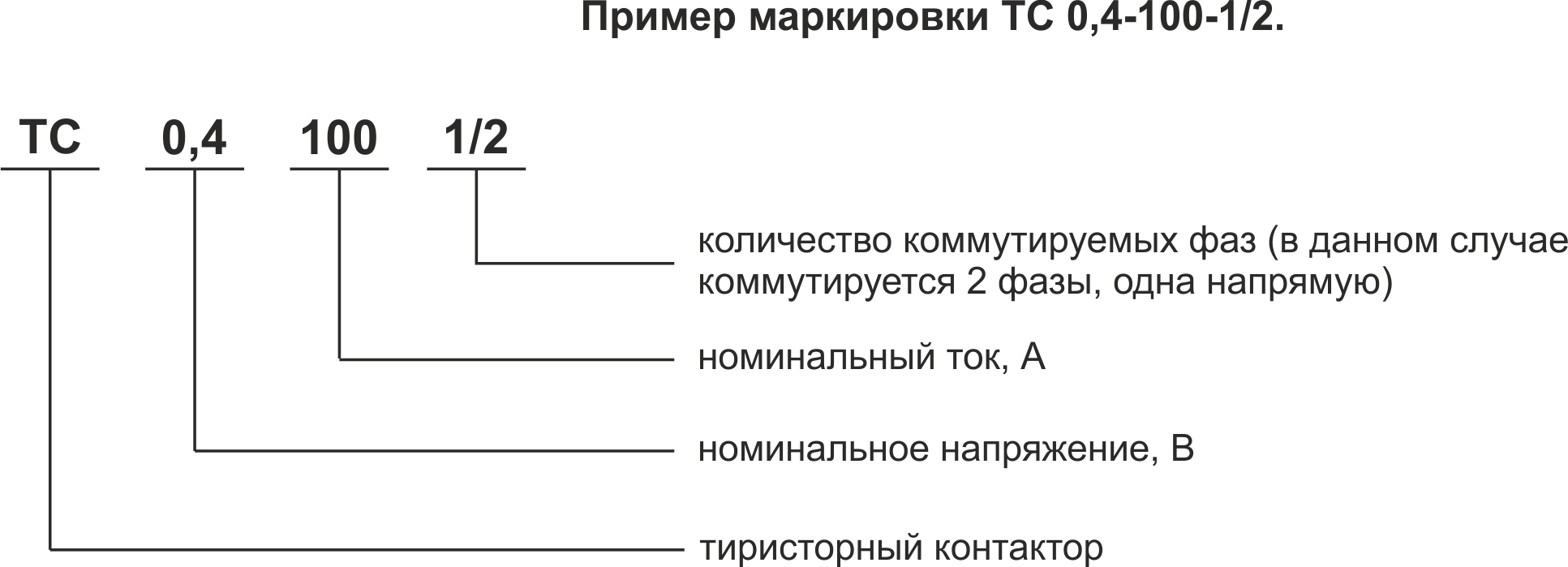

Структура условного обозначения тиристорного контактора TC 0.4

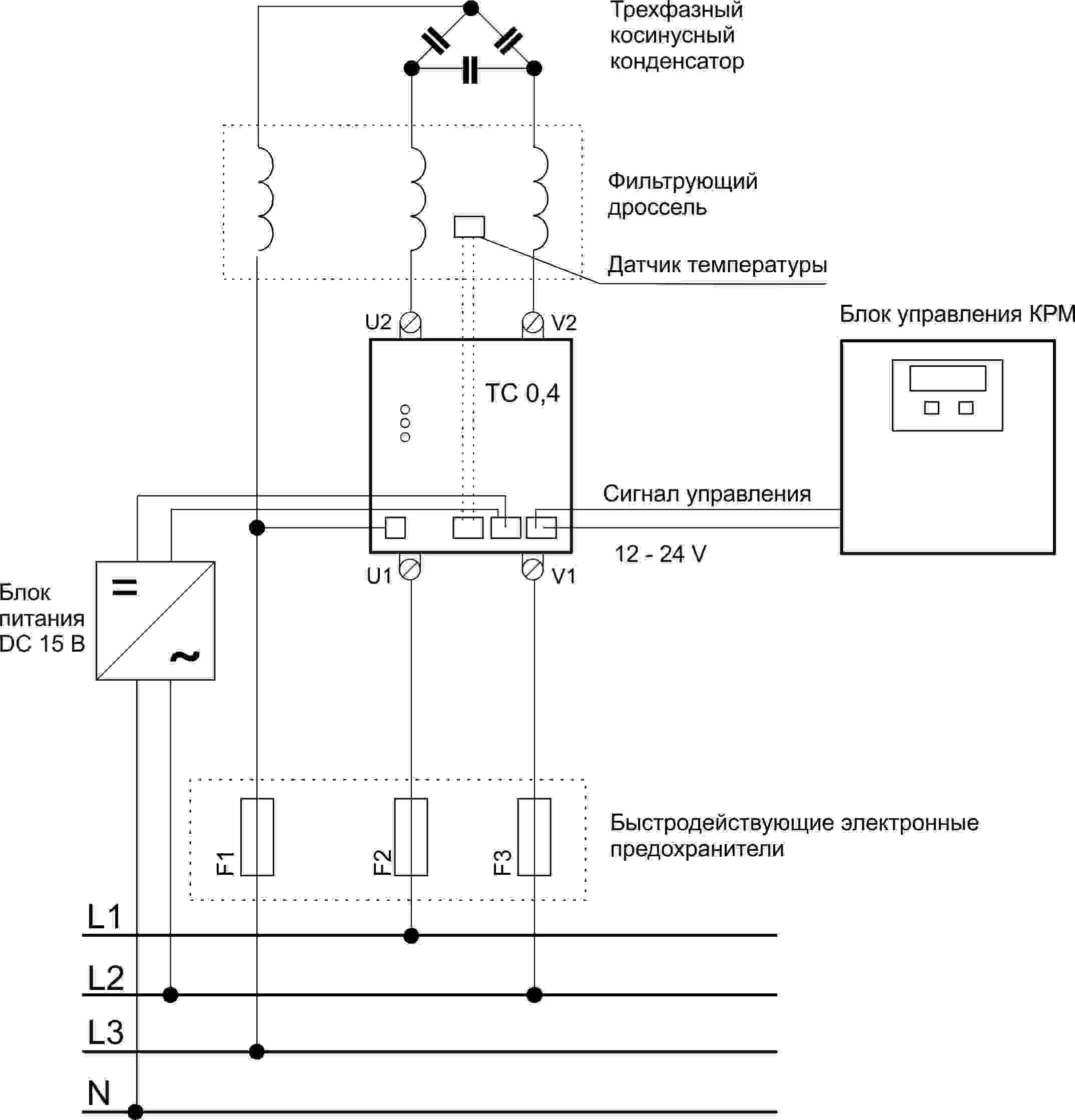

Схема подключения тиристорного контактора ТС 0,4

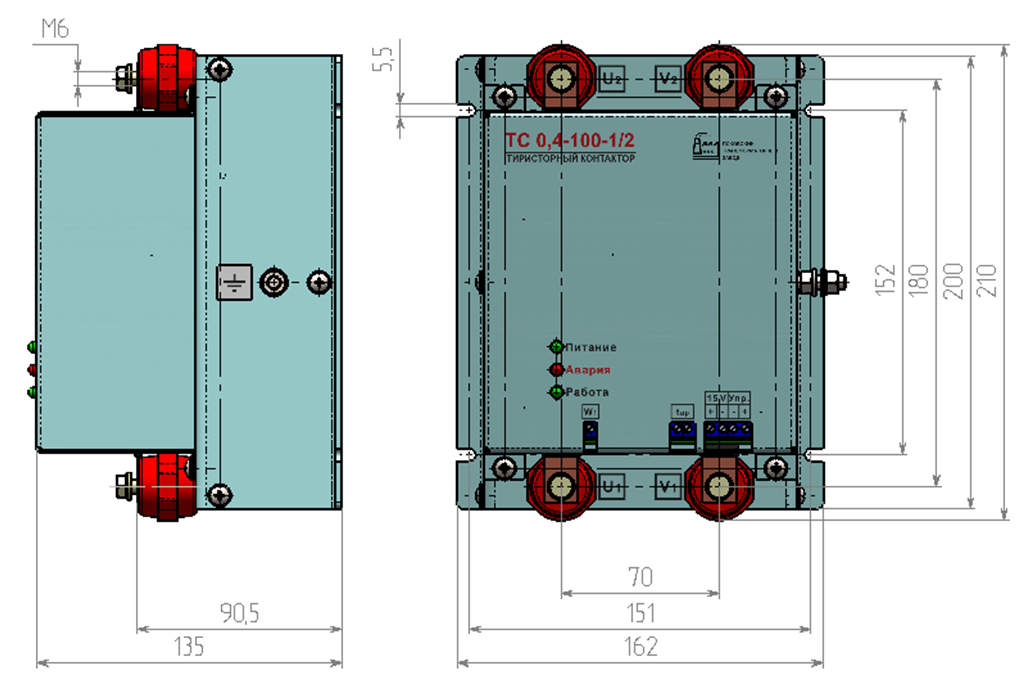

Габаритно-посадочные размеры ТС-0,4.
