ДР - трехфазные компенсационные реакторы (для КРМ)

Трехфазные реакторы типа ДР предназначены для защиты трёхфазных конденсаторов в установках компенсации реактивной мощности (КРМ) от высших гармоник тока. Реакторы состоят из трех конструктивно объединённых обмоток, собранных на шихтованном магнитопроводе.

Скачать опросный лист на реакторы Отправить опросный лист смотреть характеристики
описание
условия эксплуатации
характеристики и цены

Преимущества:
- продление срока службы косинусных конденсаторов КРМ;
- снижение гармонических искажений в сети;
- минимизация шума при эксплуатации установки КРМ;
- в конструкцию реакторов входит датчик температуры;
- простой монтаж.

Конструкция магнитной системы реакторов типа ДР – стержневая с зазором, с магнитопроводом, изготовленным из листов электротехнической стали, 2 немагнитных зазора располагаются на стыке стержня каждой фазы и ярм.Обмотки правовинтовые, материал – алюминий. По требованию заказчика допускается изготовление обмоток из медного провода или шины.В средней обмотке реактора располагается термодатчик KSD-9700 120 градусов, нормально открытый. Выводы термореле обжаты в медные гильзы и заведены на колодку КЗВ.

Параметры реакторов ДР



Тип реактора Класс напряжения Частота сети Индуктивность Номинальный ток Ток насыщения Коэффициент частотной расстройки
  В Гц мГн А А
ДР-12.5/0.4-134-6.46-18/1,4 400 50 6,46 18 25,2 134
ДР-25/0.4-134-3.32-39/1,4 400 50 3,32 39 54,6 134
ДР-50/0.4-134-1.62-72/1,4 400 50 1,62 72 100,8 134
ДР-12.5/0.4-189-3.07-21.4/1,7 400 50 3,07 21,4 36,4 189
ДР-25/0.4-189-1.53-41/1,7 400 50 1,53 41 69,7 189
ДР-50/0.4-189-0.77-82/1,7 400 50 0,77 82 139,4 189

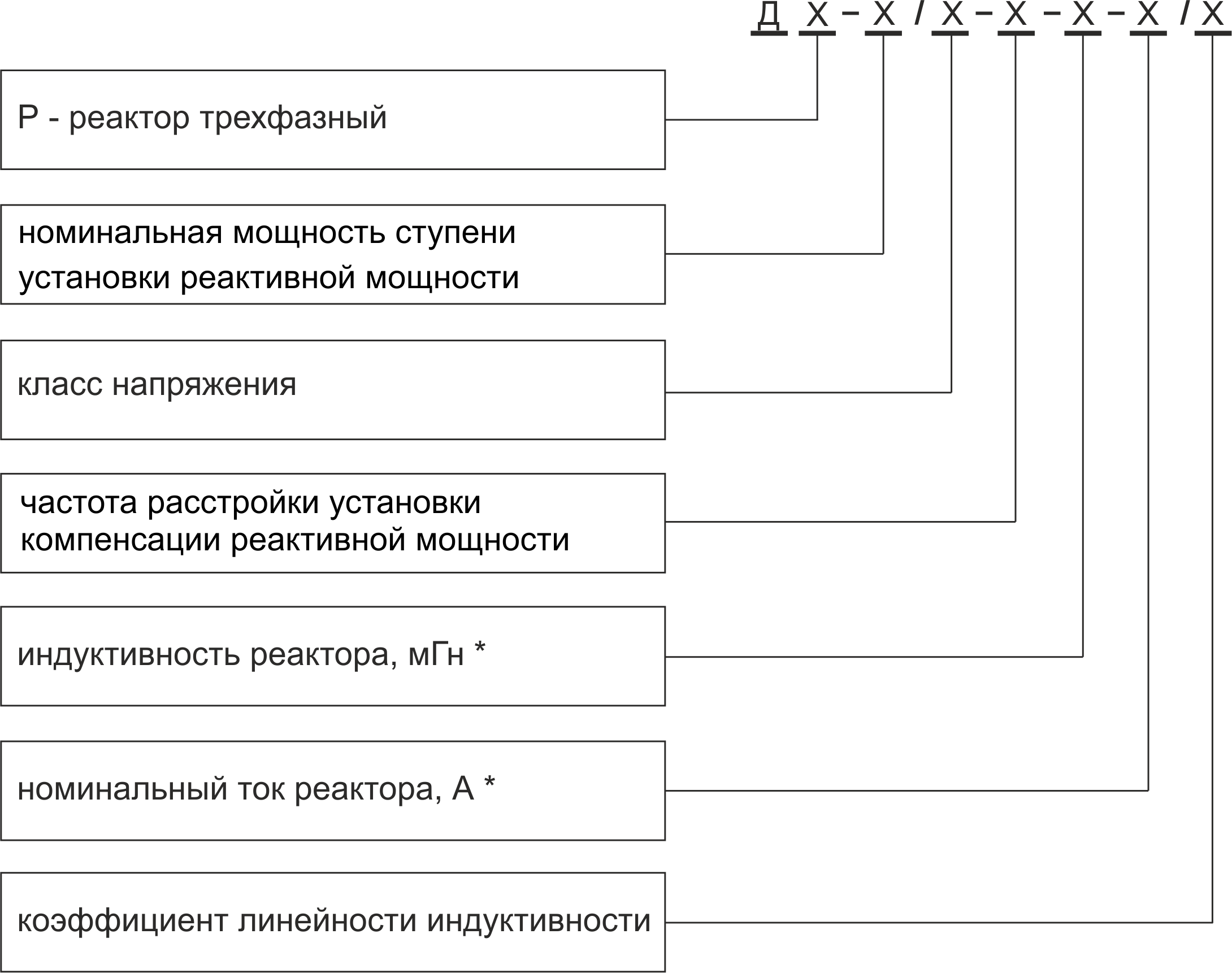

Структура условного обозначения реакторов.

Пример условного обозначения:

ДР-25/0.4-134-3.32-39/1,7 – реактор трехфазный, для установок компенсации реактивной мощности, для ступени 25 кВАр, напряжение 0,4 кВ, частота расстройки 134 Гц, индуктивность 3,32 мГн, номинальный ток 39 А, коэффициент линейности индуктивности 1,7.

Габаритно-посадочные размеры реакторов ДР.

Тип реактора Ш Д В ш д Масса
  мм мм мм мм мм кг
ДР-12.5/0.4-134-6.46-18/1.4 230 150 220 155 70 13
ДР-25/0.4-134-3.32-39/1.4 295 170 260 225 105 25
ДР-50/0.4-134-1.62-72/1.4 295 220 260 255 134 35
ДР-12.5/0.4-189-3.07-21.4/1.7 230 150 220 155 70 13
ДР-25/0.4-189-1.53-41/1.7 295 170 260 225 94 25
ДР-50/0.4-189-0.77-82/1.7 295 200 260 225 117 30

* - изготовитель оставляет за собой право вносить изменения с целью улучшения качества продукции до согласования с заказчиком.

Рисунок

Срок службы реакторов – 20 лет.
Гарантийный срок эксплуатации – 24 месяца со дня продажи, если иное не оговорено с заказчиком.
Реакторы пропитываются в электроизоляционном компаунде в сборе методом погружения, либо методом вакуумной пропитки согласно КД.
Реактор считается годным к эксплуатации только после прохождения всех пунктов приемосдаточных испытаний.
